Pressure Switch Pompa Air: Fungsi, Cara Kerja, dan Gejala Rusak

Pressure switch adalah sensor tekanan elektromekanis yang bekerja berdasarkan perbedaan tekanan air di jalur pipa dorong, dan komponen ini yang bikin pompa air otomatis bisa nyala-mati sendiri tanpa intervensi manual. Tanpa pressure switch, pemilik rumah harus nyalakan pompa secara manual setiap kali mau pakai air, dan mematikan saat tandon penuh, yang tidak praktis untuk pemakaian sehari-hari. Untuk konteks sistem otomatis lengkap dengan pressure switch sebagai komponen, lihat sistem pompa air otomatis dengan pressure switch untuk otomatisasi on-off.

Yang perlu dipahami: 60% kasus sistem otomatis yang tidak berfungsi bukan karena pressure switch rusak, tapi karena masalah listrik (tegangan rendah, sambungan longgar) atau komponen lain (klep satu arah, tandon bocor). Ganti pressure switch tanpa cek penyebab lain dulu sering jadi pemborosan.

Artikel ini membahas apa itu pressure switch, bagaimana cara kerjanya sebagai sensor tekanan on/off, cara cek rusak dengan multitester, 5 tanda pressure switch rusak, kapan setting ulang vs ganti, dan 5 langkah diagnosis sistem otomatis.

Apa Itu Pressure Switch dan Fungsi Utamanya

Pressure switch adalah sensor tekanan elektromekanis yang memutus atau menghubungkan listrik ke motor pompa berdasarkan tekanan air di jalur pipa dorong, dan komponen ini yang memungkinkan sistem otomatis bekerja tanpa intervensi manual. Tanpa pressure switch, pemilik rumah harus manual nyalakan pompa saat kran dibuka dan matikan saat tandon penuh, yang tidak praktis untuk pemakaian sehari-hari di rumah tangga modern.

Tiga komponen utama pressure switch: kontak listrik (yang memutus atau menghubungkan listrik ke motor pompa), membran atau pegas (yang merasakan perubahan tekanan air), dan housing (yang menahan semuanya). Kontak listrik biasanya berupa kontak mekanis perak yang membuka dan menutup, membran biasanya berupa diafragma karet yang bergeser saat tekanan berubah, dan housing biasanya kotak logam atau plastik yang melindungi komponen dari air dan debu. Untuk konteks mekanisme pressure switch pada sistem otomatis, lihat sistem pompa air otomatis dengan pressure switch untuk otomatisasi on-off.

Fungsi utama pressure switch: otomatisasi on/off berdasarkan tekanan. Saat tekanan air di jalur pipa dorong naik (pompa mengisi tandon), pressure switch memantau tekanan. Saat tekanan mencapai setting ‘off’, pressure switch memutus listrik ke motor, pompa mati. Saat tekanan turun (kran dibuka, air keluar), pressure switch menghubungkan listrik lagi, pompa nyala. Tanpa pressure switch, sistem otomatis tidak akan bekerja.

Bagaimana Pressure Switch Bekerja: Sensor Tekanan On/Off

Cara kerja pressure switch: motor pompa mengisi tandon, tekanan air di jalur pipa dorong naik. Saat tekanan mencapai setting ‘off’ (misal 2.5-3 bar), membran di dalam pressure switch terdorong, dan kontak listrik membuka. Listrik ke motor putus, pompa mati. Saat kran dibuka dan air keluar, tekanan di jalur dorong turun ke setting ‘on’ (misal 1.5-2 bar), membran kembali ke posisi awal, kontak listrik menutup, dan listrik tersambung lagi ke motor. Pompa nyala kembali untuk mengisi tandon.

Selisih tekanan on/off (biasanya 0.8-1.5 bar) adalah fitur penting dari pressure switch. Selisih ini memastikan pompa tidak nyala-mati terlalu sering, dan juga memberikan waktu untuk tandon mengisi ulang sebelum pompa dinyalakan lagi. Setting standar untuk rumah tangga Indonesia: on pada 1.5-2 bar, off pada 2.5-3 bar, dengan selisih 0.8-1.5 bar. Untuk konteks mekanisme sensor tekanan pada sistem pompa otomatis, lihat cara kerja pressure switch.

Yang membuat pressure switch bekerja dengan andal: membran yang sensitif terhadap perubahan tekanan, kontak listrik yang membuka-menutup dengan mulus, dan housing yang melindungi dari air. Kalau salah satu dari ketiga komponen ini rusak, pressure switch tidak akan berfungsi dengan baik, dan sistem otomatis akan menunjukkan gejala (pompa nyala terus, mati hidup sendiri, atau tidak mau nyala sama sekali).

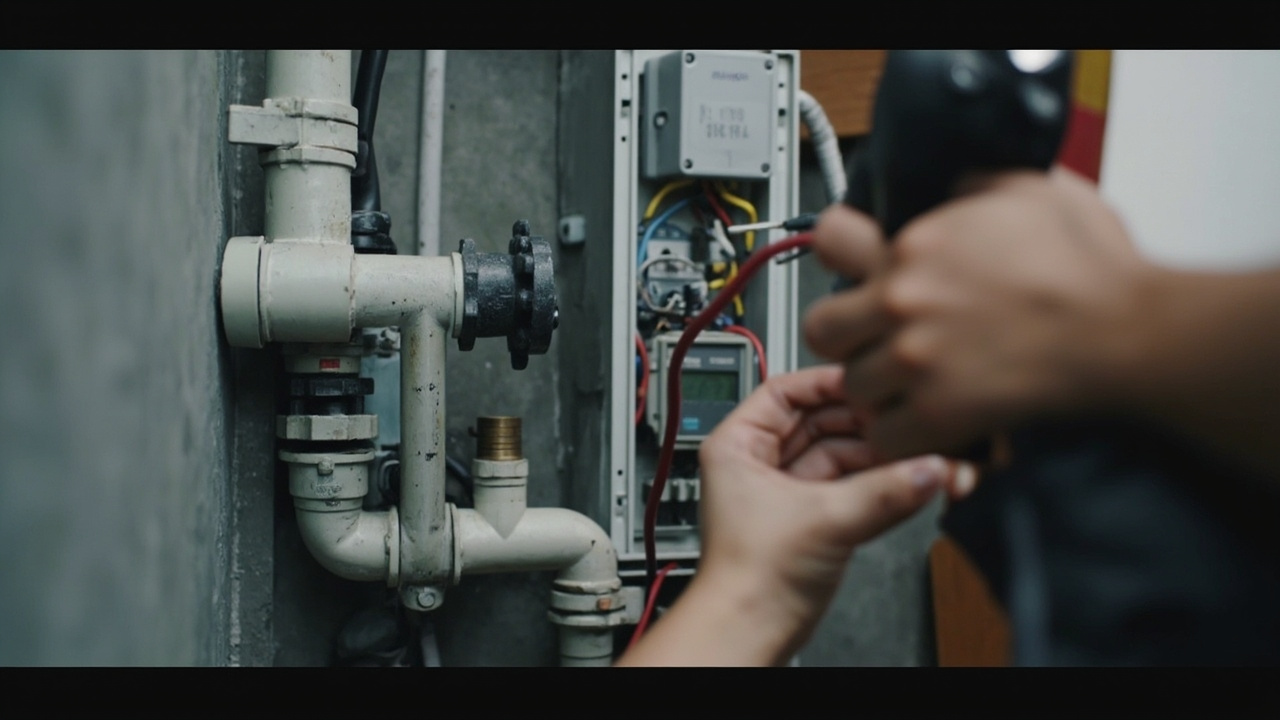

Cara Cek Pressure Switch dengan Multitester

Cara cek pressure switch rusak atau tidak pakai multitester.

1. Matikan listrik pompa dari MCB, dan pastikan area kerja kering dan aman.
2. tegangan listrik di terminal pressure dengan multitester pada mode tegangan AC. Tegangan harusnya 220V untuk 1 fasa atau 380V untuk 3 fasa. Kalau tegangan tidak ada, masalahnya di listrik atau sambungan, bukan di pressure switch.
3. Identifikasi terminal pressure switch: biasanya 4 terminal (line, load, netral, ground). Pastikan Anda tahu mana yang mana sebelum melanjutkan.
4. Set multitester ke mode kontinuitas (bunyi beep saat ada hubungan). Ukur antara terminal line dan load.
5. Saat tekanan rendah (kran terbuka, tandon kosong atau tekanan di bawah setting on): kontinuitas harus menutup (bunyi beep). Pressure switch seharusnya menyambungkan listrik ke motor.
6. Saat tekanan tinggi (kran tertutup, tandon penuh, atau tekanan di atas setting off): kontinuitas harus membuka (tidak bunyi beep). Pressure switch seharusnya memutus listrik ke motor.
7. kontinuitas tidak berubah sesuai tekanan, pressure switch rusak dan perlu diganti. Kalau kontinuitas berubah dengan benar, pressure switch berfungsi dan masalah ada di komponen lain (pompa, klep, tandon).

Untuk konteks cek sistem otomatis yang tidak berfungsi, lihat otomatis pompa air tidak berfungsi.

5 Tanda Pressure Switch Rusak dan Kapan Ganti

Lima tanda pressure switch rusak:

1. Pompa nyala terus meski tandon sudah penuh, biasanya karena kontak pressure switch aus dan tidak bisa memutus listrik. Ini tanda paling jelas pressure switch rusak.
2. Pompa mati hidup sendiri terus (cycle cepat setiap 1-5 menit), biasanya karena pressure switch terlalu sensitif (selisih on/off terlalu kecil) atau membran rusak. Untuk konteks cycle cepat, lihat pompa air yang mati hidup sendiri dengan pressure switch sebagai komponen otomatis.
3. Pompa tidak mau nyala sama saat kran dibuka, padahal listrik masuk ke pressure switch dan sambungan listrik normal. Ini tanda kontak pressure switch aus atau membran rusak.
4. Tekanan di jalur dorong tidak (naik-turun terus), biasanya karena membran pressure switch bocor halus atau pegas lemah. Untuk konteks pompa yang tidak menyala, lihat pompa air tidak menyala.
5. Suara ‘klik’ terus dari pressure saat pompa menyala, biasanya karena kontak listrik berkarat atau aus dan tidak bisa menutup dengan stabil.

Kalau salah satu tanda di atas muncul dan cek multitester mengkonfirmasi pressure switch rusak (kontinuitas tidak berubah sesuai tekanan), ganti pressure switch dengantipe yang sesuai. Harga pressure switch berkualitas 100-300 ribu rupiah, dan instalasi idealnya tukang listrik bersertifikat karenamengenai listrik.

Setting Ulang dan Penggantian Pressure Switch

Cara setting ulang pressure switch: dengan obeng, putar sekrup ‘on’ (cut-in) untuk menyesuaikan tekanan di mana pompa mulai menyala (misal 1.5-2 bar), dan sekrup ‘off’ (cut-out) untuk tekanan di mana pompa mati (misal 2.5-3 bar). Selisih on/off ideal 0.8-1.5 bar, dan selisih ini bisa diatur dengan memutar kedua sekrup dengan proporsi yang sesuai. Setelah setting, uji coba: nyalakan pompa dan amati cycle. Kalau cycle jadi lebih panjang dan stabil, setting benar.

Kapan perlu ganti pressure switch: kalau cek multitester menunjukkan kontinuitas tidak berubah sesuai tekanan, kontak listrik aus atau terbakar, membran rusak, atau housing retak. Ganti dengantipe yang sesuai (Rp 100-300 ribu untuk pressure switch berkualitas). Instalasi listrik pressure switch idealnya tukang listrik bersertifikat karenamengenaikabel dan pentanahan yang benar. Untuk servis ringan yang bisa sendiri, lihat cara servis ringan pressure switch. Untuk konteks perawatan berkala untuk mencegah kerusakan pressure switch, lihat perawatan berkala pressure switch.

Pressure Switch Pompa Air: 5 Langkah Diagnosis dan Solusi

Setelah memahami fungsi dan cara kerja pressure switch, mengatasi sistem otomatis yang tidak berfungsi bisa dirangkum jadi 5 langkah diagnosis dan solusi.

1. Cek listrik masuk ke pressure switch (tegangan di stopkontak, sambungan kabel). 50% kasus selesai di sini.
2. Cek setting on/off, sesuaikan dengan kapasitas pompa (1.5-2 bar on, 2.5-3 bar off). 15% kasus selesai di sini.
3. Cek pressure switch rusak dengan multitester mode kontinuitas. Ganti kalau perlu. 25% kasus selesai di sini.
4. Cek komponen lain (klep satu arah, tandon bocor, jalur pipa bocor halus) yang bisa menyebabkan sistem tidak berfungsi meski pressure switch normal. 5% kasus.
5. Panggil tukang listrik — kalau semua di atas normal, panggil tukang untuk instalasi ulang atau diagnosis lebih dalam.

Total: 70% kasus sistem otomatis tidak berfungsi selesai di langkah 1-3 tanpa perlu ganti pressure switch. Biaya servis ringan biasanya 50-200 ribu (cek sambungan, setting ulang, atau ganti klep), dan ini sangat ekonomis dibanding harus ganti pressure switch atau motor pompa. Untuk pembahasan lengkap tentang sistem otomatis dan instalasi yang benar untuk mencegah masalah, lihat cara pasang pompa air otomatis dengan pressure switch untuk sistem on-off otomatis. Diskusikan dengan tukang listrik lokal yang berpengalaman dengan instalasi pressure switch akan menghemat waktu dan biaya.
