Saat saklar lampu ditekan dan ruang tamu tiba-tiba terang, yang bergerak sebenarnya bukan “listrik” yang disiram PLN dari gardu ke rumah. Yang terjadi: elektron-elektron di kabel tembaga berpindah karena ada beda potensial 230 volt antara kabel fase dan netral. Beda potensial ini — istilah teknisnya tegangan — yang membuat elektron punya “alasan” untuk mengalir. Tanpa beda potensial, kabel sehebat apapun diam saja.
Listrik rumah bekerja karena tiga hal bertemu: sumber tegangan dari PLN lewat meteran, kabel penghantar yang menghantarkan elektron, dan beban (lampu, kulkas, AC) yang menerima elektron itu lalu mengubahnya jadi cahaya, gerak, atau panas. Karena itu, memahami cara kerja instalasi listrik bukan hafalan rumus, melainkan memahami urutan dan fungsi tiap komponen: meteran, PHB, MCB, kabel, saklar, stop-kontak, dan grounding. Untuk konteksnya secara lengkap, lihat panduan instalasi listrik rumah.
Listrik di Rumah: Bukan “Didorong” PLN
PLN tidak “memompa” listrik masuk rumah seperti air dipompa ke toren. Yang terjadi: gardu PLN menyediakan beda potensial 230 volt AC pada frekuensi 50 Hz, dan elektron-elektron di kabel Anda bergerak bolak-balik mengikuti perubahan tegangan itu. Gerakan bolak-balik ini — bukan searah — yang disebut arus bolak-balik atau AC (alternating current). Karena bolak-balik, elektron tidak benar-benar “pergi” ke PLN; mereka hanya bergetar di tempat sambil mentransfer energi.
Sambungan rumah ke PLN melalui dua kabel utama: fase (yang bertegangan 230V terhadap tanah) dan netral (yang kembali ke trafo PLN). Kabel ketiga, grounding atau arde, biasanya tidak menghantarkan arus saat instalasi normal — fungsinya baru muncul saat terjadi kebocoran. Di meteran PLN, total energi yang dipakai rumah tercatat dalam satuan kWh, dan dari situ tagihan listrik dihitung.
Alur Arus dari Meteran ke Stop-Kontak

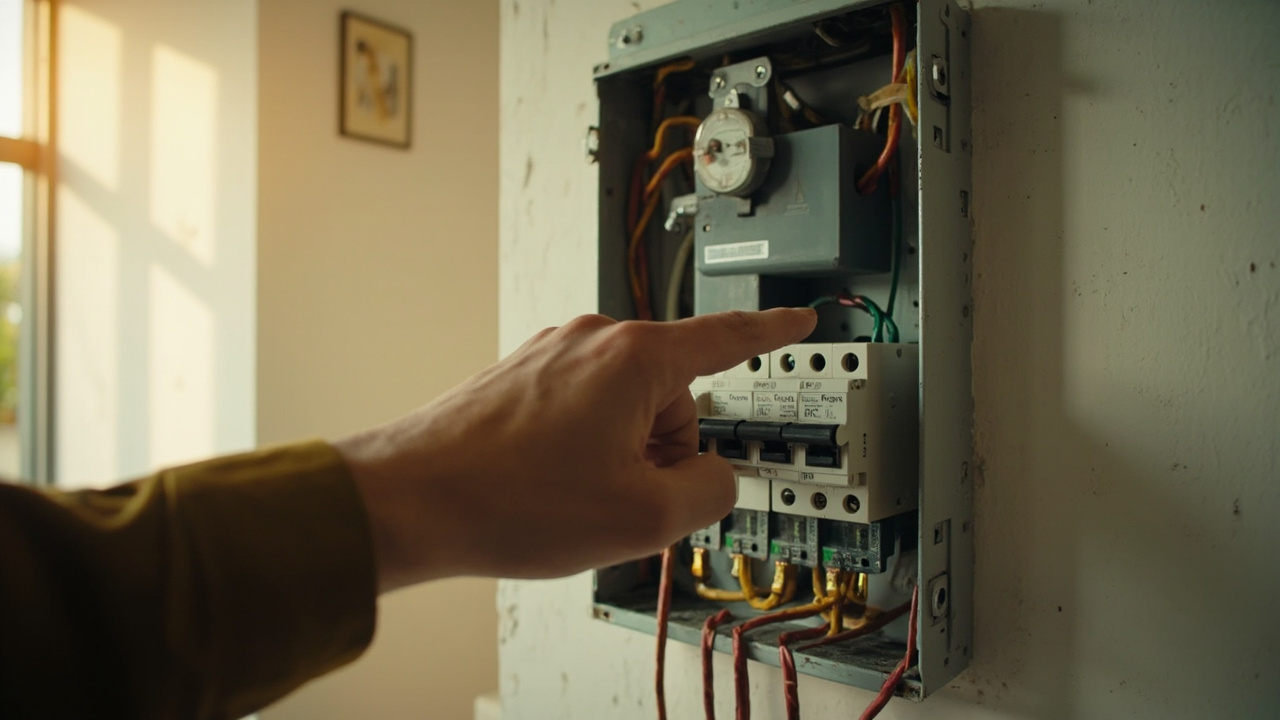

Setelah melewati meteran, kabel fase masuk ke PHB (panel hubung bagi) — kotak berisi MCB utama dan MCB-MCB percabangan. Di sinilah distribusi dilakukan: MCB utama biasanya 20–40A, dan dari situ bercabang ke MCB yang lebih kecil untuk tiap grup beban. Pembagian ini bukan acak — tiap MCB punya rating ampere yang berbeda sesuai jenis beban.
Pola lazim di rumah tinggal Indonesia: MCB 6A untuk grup lampu, MCB 10–16A untuk stop-kontak umum, MCB 20–25A khusus untuk AC atau water heater. Pembagian ini penting karena motor listrik di AC dan kompresor kulkas menarik arus start 3–5x lipat dari running current. Kalau satu MCB untuk semua beban, ia akan terus turun saat AC menyala.
Dari tiap MCB, kabel fase dan netral turun ke saklar dan stop-kontak di ruangan. Saklar memutuskan jalur fase, bukan netral — itulah kenapa saat saklar dimatikan, fitting lampu tidak lagi bertegangan dan aman diganti. Stop-kontak membawa fase dan netral secara terus-menerus; grounding-nya turun ke elektroda arde di tanah. Untuk area dengan beban tinggi dan risiko air, lihat instalasi listrik dapur yang aman.
MCB: Bukan Sekadar Saklar, Tapi Pelindung
MCB sering dianggap hanya sebagai “saklar yang bisa bunyi” saat terjadi masalah. Padahal di balik bodi plastiknya, ada dua mekanisme proteksi berbeda yang bekerja simultan: thermal (strip bimetal) untuk beban lebih, dan magnetic (solenoid) untuk korsleting sesaat.
Mekanisme thermal bekerja lambat tapi tahan lama. Strip bimetal di dalam MCB tekuk saat dipanaskan oleh arus yang melebihi rating. Karena panas butuh waktu untuk merambat, MCB 6A baru turun setelah 10–30 menit dihantam beban 7–8A — ini disengaja, agar lonjakan sesaat dari motor listrik tidak langsung memutuskan arus.
Mekanisme magnetic bekerja dalam sepersekian detik. Saat hubung singkat, arus melonjak ke ratusan ampere dalam hitungan milidetik. Medan magnet dari solenoid di dalam MCB cukup kuat untuk menarik kontak pemutus secara instan. Karena itu, MCB tetap bisa turun meskipun korsleting cuma terjadi sepersekian detik — sistem magnetic tidak peduli berapa lama arusnya mengalir, hanya seberapa besar.
Yang jarang disadari: MCB di pasaran punya tripping curve berbeda (B, C, D). Curve B untuk beban resistif seperti lampu dan pemanas, curve C untuk beban campuran seperti stop-kontak rumah, curve D untuk motor besar dengan lonjakan start tinggi. Memasang MCB curve B untuk jalur AC akan bikin MCB sering turun; memasang curve D untuk lampu bikin MCB lambat bereaksi saat korsleting. Tukang berpengalaman biasanya mencocokkan curve dengan jenis beban — bukan sekadar memilih rating ampere.
Grounding: Jalur Darurat Saat Isolasi Gagal
Grounding atau pentanahan adalah komponen yang paling sering dipasang asal-asalan di rumah tinggal. Padahal fungsinya krusial untuk keselamatan: grounding menyediakan jalur resistansi rendah ke tanah saat isolasi kabel fase bocor ke bodi peralatan berlogam. Tanpa grounding, saat kabel dalam kulkas mengelupas dan menyentuh bodi metalnya, seluruh bodi kulkas bisa bertegangan 230V — siap menyengat siapa pun yang menyentuhnya sambil berdiri di lantai basah.
Sistem grounding rumah tinggal idealnya punya elektroda tembaga atau galvanis yang ditanam sedalam 1–2 meter di tanah lembap. Kabel penghubungnya (biasanya kuning-hijau) turun dari PHB ke elektroda itu. Tahanan pentanahan yang baik berada di kisaran umum 5 ohm atau lebih rendah — diukur pakai earth tester, bukan ditebak dari feeling. PLN sendiri mensyaratkan tahanan di bawah 5 ohm untuk instalasi rumah tinggal sebagai kisaran acuan yang lazim dipakai.
Yang perlu diwaspadai: grounding bukan kabel tambahan yang bisa dipasang belakangan tanpa pertimbangan. Jalur arde harus kontinu dari PHB ke setiap stop-kontak (3 lubang, dengan pin arde), tidak boleh putus di tengah jalan, dan elektrodanya harus berada di tanah yang benar-benar lembap. Grounding yang tersambung tapi elektrodanya di tanah kering hanya pajangan — tidak memberikan jalur resistansi rendah saat dibutuhkan.
Kenapa Lampu Bisa Berkedip Saat AC Menyala
Lampu berkedip sesaat saat kompresor AC menyala adalah fenomena yang membuat banyak pemilik rumah bingung. MCB tidak turun, lampu tetap menyala, tapi cahaya redup sekilas. Penyebabnya: motor kompresor AC menarik arus start 3–5x lipat dari running current-nya. Lonjakan sesaat ini membuat tegangan di kabel sedikit turun karena impedansi kabel — bukan karena MCB bereaksi.
Impedansi kabel adalah “hambatan” alami kabel terhadap aliran arus. Kabel dengan penampang kecil dan panjang panjang punya impedansi lebih tinggi. Saat AC menarik arus besar mendadak, tegangan di ujung kabel sedikit turun karena sebagian “terserap” oleh impedansi. Setelah motor mencapai running speed, arus kembali normal dan lampu stabil — lampu yang sensitif terhadap tegangan langsung menunjukkan kedip di sela-sela itu.
Yang perlu diperiksa: kalau kedipan hanya terjadi saat AC start, ini normal di banyak instalasi. Tapi kalau kedipan sering atau lampu terasa redup terus, bisa jadi impedansi kabel terlalu tinggi untuk total beban — pertanda penampang kabel kurang besar atau sambungan kendor di PHB. Untuk diagnosis lebih lanjut, panggil tukang bersertifikat mengukur jatuh tegangan di jalur yang dimaksud.
Kapan Harus Panggil Tukang Listrik Bersertifikat
Batas intervensi mandiri yang aman berakhir di stop-kontak dan saklar individual. Pekerjaan yang melibatkan PHB, MCB utama, panel distribusi, perubahan kapasitas daya ke PLN, atau troubleshooting di jalur yang tidak terlihat harus diserahkan ke tukang listrik bersertifikat — bukan sekadar tukang yang sering bantu tetangga.
Alasannya bukan soal kemampuan teknis saja, melainkan soal izin dan keselamatan. Perubahan kapasitas daya (misal naik dari 1300 VA ke 2200 VA) membutuhkan permohonan resmi ke PLN dengan SLO (sertifikat laik operasi) dari tukang bersertifikat. Pemasangan MCB baru, perpindahan PHB, atau perubahan jalur utama tanpa izin bisa bikin klaim asuransi rumah ditolak saat terjadi korsleting. Untuk komponen kelistrikan di area basah lainnya, lihat panduan partisi cubicle toilet.
Pengetahuan cara kerja instalasi listrik membantu Anda memahami keputusan tukang dan menolak usul yang tidak masuk akal — misalnya, menambah MCB tanpa memperluas kapasitas PHB, atau memasang MCB curve B untuk jalur AC. Pemahaman ini bukan untuk menjadikan Anda tukang, melainkan untuk membuat Anda konsumen yang lebih siap saat berdiskusi dengan teknisi.
